친환경사업
Change “cutting oil” to “water” for cutting & grinding Process
친환경사업
“절삭유” 대신 “물”로 가공한다
수용성 제트 분사기
기술소개
수용성, 비수용성 절삭유 ⇒ 수용성 스팀 제트 대체 솔루션 제공 수용성 세미 드라이 가공 ⇒ 에코 혁신 기술
- 수용성 제트 분사기
- ⇒ 친환경 원료(물95%+친환경 촉매제) 미스트 생성
- ⇒ 가공장비 내부 노즐을 통해 제트 분사 시행
- ⇒ 저비용, 고능률 가공 시행
- ⇒ 친환경 혁신 기술

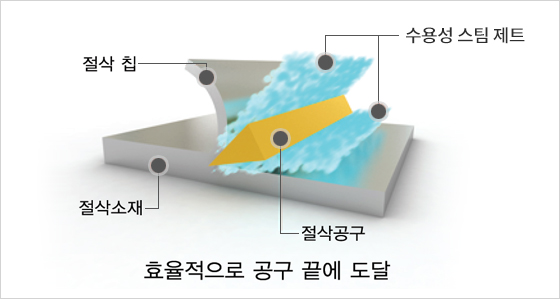

적용 원리
- 적용 설비 1 : 1 매칭
- 공급기 설치시 적용설비 4대 매칭가능
- 공구, 공작물 주변 제트분사 노즐 설치(2~4개)
- 친환경 수용성 스팀 제트 분사(5Bar 이상)
- 원액 20~30배 물에 희석 사용
- 수용성 스팀 제트 분사 후 증발, 소멸(1회 분사구조)
- 폐기물 발생 無

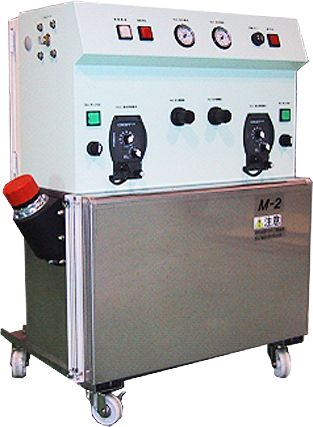

Soluble Water Jet Injection Generator (M&S Series)
| 사양(Spec) | |
|---|---|
| 기계치수 | W715XD480XH866 |
| 펌프형식 | 전자정량 펌프 1 또는 2대 |
| 최대토출량 | 40cc/min |
| 최대토출압 | 1.0MPa |
| 소요에어압력 | 통상 0.3 ~ 0.7MPa |
| 에어소비량 | 최대 250ℓ /min |
| 쿨란트분무량 | 0 ~ 40cc/min |
| 전원 | 단상 200V 50/60Hz |
| 탱크용량 | 68ℓ |
| 중량(건조중량) | 58Kg |
| 전용액 | 쿨 미스트 시리즈 |

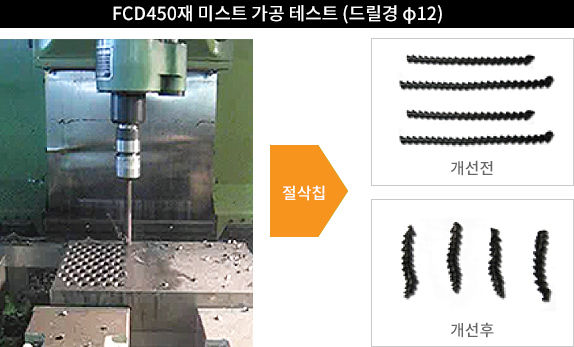

Soluble Water Jet Injection Characteristic & Effect
| 구분 | 개선전 | 개선후 | 증량감 |
|---|---|---|---|
| 절삭속도 | 45m/min | 120m/min | 266% up |
| 절입량 | 0.23mm | 0.3mm | 130% up |
| 생산능력 | 100% | 348% | 348% up |
| 공구수명 | 100% | 200% | 200% up |
적용분야(절삭 가공 장비)
- 절삭가공 장비 : 머시닝센터, 복합선반, 터닝센터, 밀링장비, 치절 및 호빙장비 절단기 등
